Kako spojiti agregat na kućnu instalaciju – sigurno i bez povrata struje u mrežu
Kratki odgovor: agregat se na kućnu instalaciju spaja isključivo preko preklopke – ručne ili automatske (ATS) – koja kuću prvo odvoji od javne mreže, a tek onda je prebaci na agregat. Spajanje „na utičnicu“ ili izravno u razvodnu kutiju bez preklopke opasno je po život: struja se može vratiti u mrežu, ozlijediti radnike koji otklanjaju kvar i oštetiti agregat kada se mreža vrati. Ugradnju preklopke u razdjelnik uvijek prepustite ovlaštenom električaru.
Kako dani postaju kraći, a vjetar, snijeg i ledena kiša sve češće ruše vodove, pitanje „kako da mi barem grijanje i hladnjak rade kad nestane struje“ postaje vrlo konkretno. U nastavku objašnjavamo kako to izvesti ispravno.
Zašto se agregat ne smije spojiti „na utičnicu“
Na internetu se još uvijek mogu naći savjeti o kabelu s dva muška utikača kojim se agregat „ubaci“ u kućnu utičnicu. To je jedan od najopasnijih načina spajanja:
- Povrat struje u mrežu. Ako glavni osigurač nije isključen, agregat napaja i vanjski vod. Na drugoj strani može biti radnik koji vod smatra beznaponskim.
- Kvar agregata kod povratka mreže. Kada se struja vrati dok je agregat spojen, dva izvora sudaraju se na istoj instalaciji.
- Goli kontakti pod naponom. Muški utikač na slobodnom kraju kabela je pod naponom čim je drugi kraj u utičnici.
Ispravno rješenje je uvijek isto: uređaj koji fizički onemogućuje da kuća istovremeno bude spojena na mrežu i na agregat.
Ručna preklopka ili automatska ATS sklopka?
Ručna preklopka (mreža – 0 – agregat)
Najjednostavnije i najjeftinije rješenje. Ugrađuje se u razdjelnik, a ima tri položaja: mreža, isključeno i agregat. Kad nestane struje, upalite agregat, prebacite preklopku na „agregat“ i kuća (ili odabrani strujni krugovi) dobiva napajanje. Kada se mreža vrati, postupak ponovite obrnutim redom. Dobar izbor za vikendice i kuće u kojima je netko gotovo uvijek prisutan.
Automatska ATS sklopka

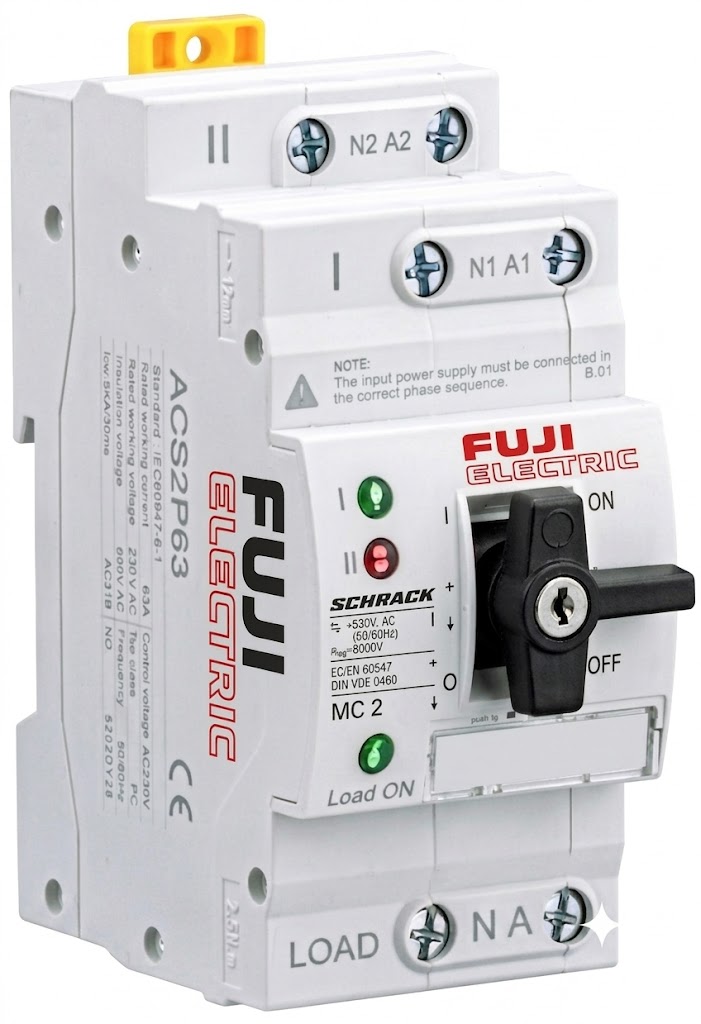

ATS (Automatic Transfer Switch) sama prati napon mreže i prebacuje napajanje kada mreža nestane i kada se vrati. Pravi smisao ima uz agregat s električnim pokretanjem koji se može upaliti automatski, a idealna je za kuće s dizalicom topline ili pumpama centralnog grijanja, za poslovne prostore, kampove i objekte u kojima nitko nije stalno prisutan. U ponudi imamo jednofaznu ATS sklopku XLQ1 80A 2P za DIN šinu, model XLQ3 63A 2P te trofaznu ATS sklopku XLQ1 80A 4P za trofazne instalacije.
Koju snagu agregata trebate?
Najčešća greška je kupnja agregata „od oka“. Prije kupnje napravite kratak popis uređaja koje želite napajati tijekom nestanka struje:
- Nužni potrošači: pumpa centralnog grijanja i upravljanje kotla, hladnjak i zamrzivač, rasvjeta, router, punjenje mobitela.
- Poželjni potrošači: televizor, računalo, perilica, mikrovalna.
- Veliki potrošači: električni bojler, štednjak, dizalica topline, grijalice.
Zbrojite nazivne snage s natpisnih pločica i ostavite rezervu. Pazite na uređaje s motorom i kompresorom (pumpe, hladnjaci, kompresori) jer pri pokretanju kratkotrajno povlače višestruko veću struju od nazivne.
U praksi to izgleda ovako:
- Za nužne potrošače u kući ili stanu obično je dovoljan manji inverterski agregat, poput FUJI 3 kW inverter agregata. Inverterski agregati daju stabilan napon pogodan za elektroniku i plinske kotlove s elektroničkim upravljanjem.
- Za veći dio kuće treba jači agregat, na primjer benzinski FUJI 5 kW.
- Za dugotrajne nestanke i cijeli objekt razmislite o dizelskom agregatu, primjerice FUJI 9000DE 8 kW, koji je predviđen za dulji rad.
Cijelu ponudu pogledajte u kategoriji agregata. Ako je instalacija trofazna, a agregat jednofazni, električar će preklopkom na agregat prebaciti samo odabrane krugove – to je čest i sasvim ispravan pristup.
Kako izgleda ispravno spajanje, korak po korak
- Električar u razdjelniku izdvaja krugove koje želite napajati s agregata (ili cijelu kuću, ako agregat to može podnijeti).
- Ugrađuje se preklopka ili ATS između glavnog dovoda mreže i tih krugova.
- Na fasadu ili u garažu postavlja se industrijska priključnica za agregat, kako ne biste kabel vukli kroz prozor.
- Agregat se uzemljuje prema uputama proizvođača i propisima.
- Radi se probno prebacivanje dok je električar na licu mjesta.
Najčešće greške
- Agregat u garaži ili podrumu. Ispušni plinovi sadrže ugljični monoksid, plin bez boje i mirisa. Agregat uvijek radi vani, na otvorenom i podalje od prozora i vrata.
- Pretanki produžni kabeli koji se griju i stvaraju pad napona.
- Agregat koji mjesecima stoji neupaljen. Prije zime ga upalite, provjerite ulje i gorivo i pustite ga da radi pod opterećenjem.
- Nema goriva na zalihi. Gorivo čuvajte u odobrenim kanistrima i pratite rok trajanja.
Agregat ili baterija sa solarnom elektranom?
Agregat je i dalje najjednostavnije rješenje za dulje nestanke struje i veće snage. Ako imate ili planirate solarnu elektranu, hibridni pretvarač s baterijom može preuzeti napajanje odabranih potrošača bez buke i goriva – o tome smo detaljnije pisali u članku o tome što se događa sa solarnom elektranom kada nestane struje. Mnogi kupci kombiniraju oboje: bateriju za kratke prekide, a agregat kao rezervu za višednevne.
Česta pitanja
Smijem li sam ugraditi preklopku za agregat? Ne preporučujemo. Radovi u razdjelniku zahtijevaju stručnu osobu, a pogrešno spajanje može ugroziti vas i radnike na mreži.
Može li agregat pokretati pumpu centralnog grijanja i plinski kotao? Može, ali birajte agregat stabilnog napona (inverterski ili kvalitetan agregat s AVR regulacijom) i provjerite upute proizvođača kotla.
Treba li mi ATS ako imam ručni agregat? Ne nužno. ATS sam prebacuje napajanje, ali agregat svejedno morate upaliti ručno. Puni smisao ima uz agregat s električnim startom i automatskim pokretanjem.
Koliko dugo agregat može raditi? Ovisi o modelu i spremniku goriva. Podatke o potrošnji i trajanju rada naći ćete u specifikaciji svakog agregata.
Trebate pomoć pri odabiru?
Niste sigurni koliki vam agregat treba ili koja preklopka odgovara vašoj instalaciji? Kontaktirajte SolarShop ili nas nazovite na +385 1 6407 715 – pomoći ćemo vam odabrati agregat i opremu za spajanje, a možete nas posjetiti i u poslovnici u Buzinu.
